Réfection du tableau électrique et mise à la terre à Englos

Un diagnostic qui pointe plusieurs anomalies

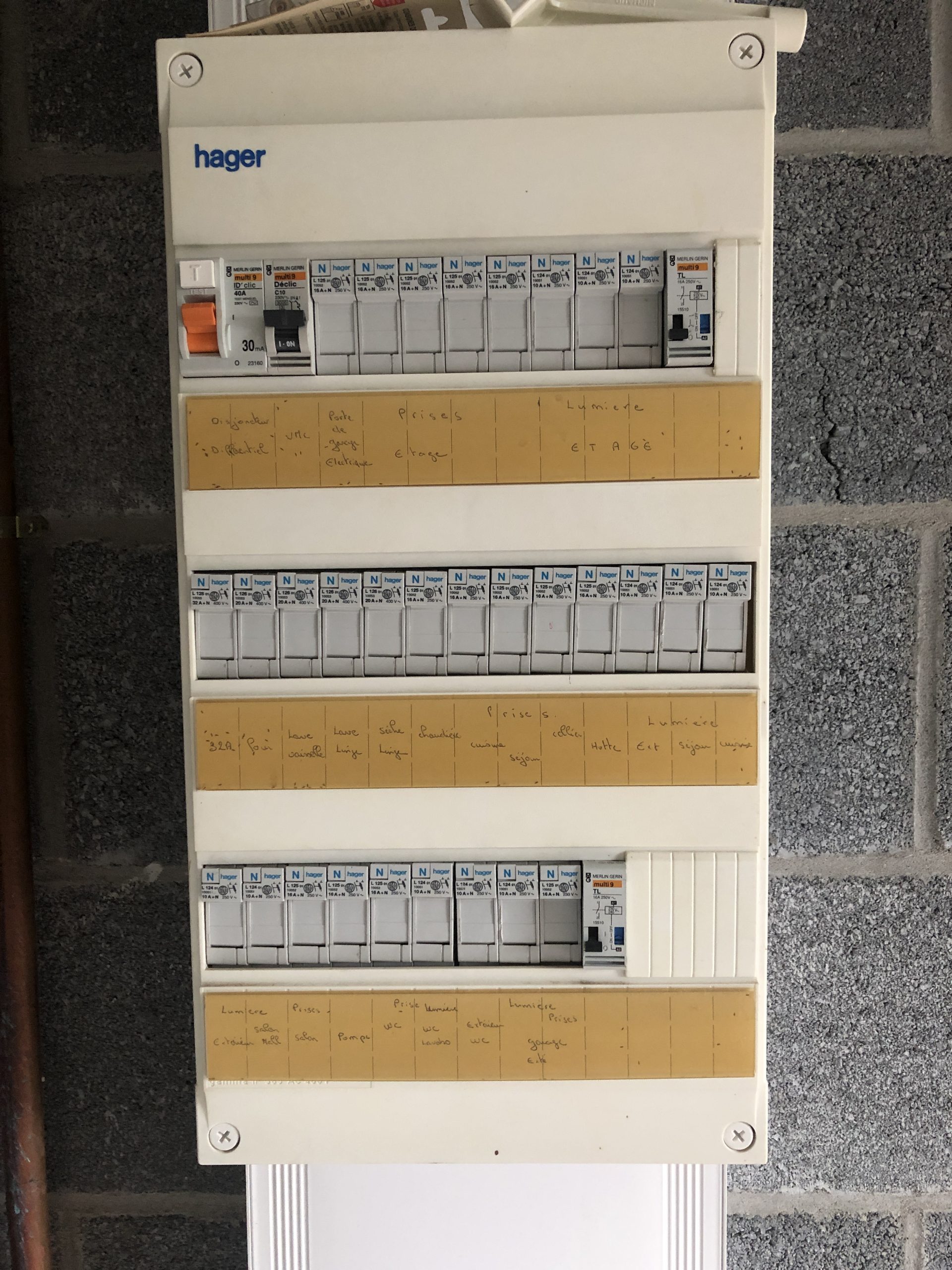

À Englos, ce logement fonctionnait encore sur un coffret Hager de trois rangées fixé dans la chaufferie, sur un mur en parpaings. L’ensemble tenait debout, mais le diagnostic électrique réalisé avant travaux a relevé plusieurs anomalies.

Le repérage se limitait à des bandeaux kraft couverts d’annotations au stylo : « prises étage », « lumière garage », « pompe ». Lisible par celui qui les avait écrites, beaucoup moins par le suivant.

Le tableau mélangeait par ailleurs deux générations d’appareillage : des disjoncteurs montés sur peignes d’un côté, des modules Merlin Gerin d’origine de l’autre, avec une protection différentielle qui ne couvrait pas tous les départs.

Réfection du tableau électrique à Englos : un coffret neuf en goulotte

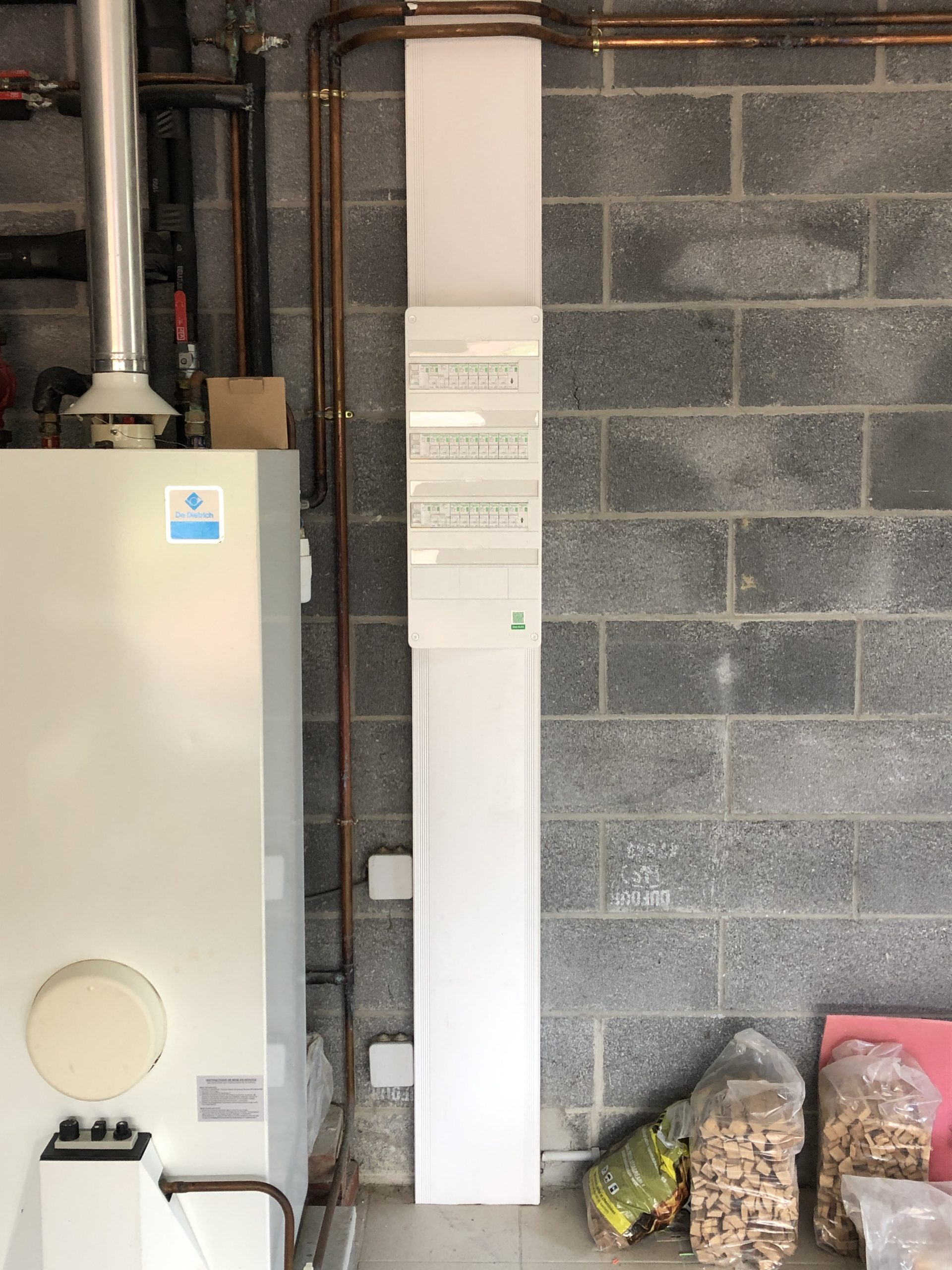

Arti-Travo a déposé l’ancien coffret et posé un tableau neuf, intégré dans une goulotte verticale qui descend du plafond au sol le long du mur. Les câbles ne courent plus à l’air libre : ils cheminent dans la goulotte, protégés et accessibles.

Les protections ont été remplacées et réorganisées circuit par circuit, avec un repérage imprimé sur chaque rangée. Le nom du départ se lit désormais directement sur le bandeau, sans déchiffrer une écriture.

Le tableau reste installé dans la chaufferie, à côté de la chaudière. L’emplacement ne change pas : c’est l’organisation interne et la protection qui changent.

Mise à la terre : reprise, raccordement et mesure

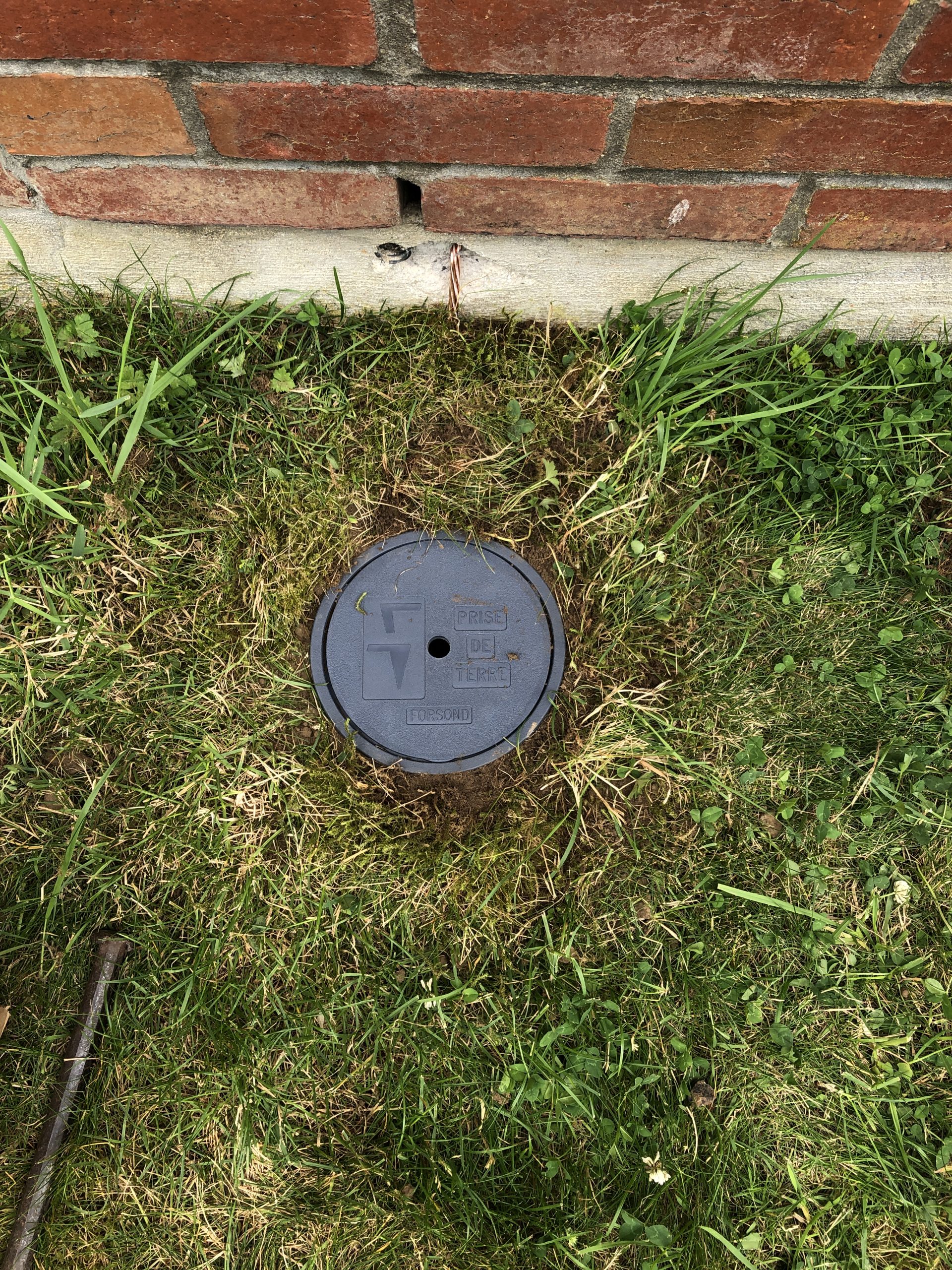

Le second volet du chantier, mené dans la foulée de la réfection du tableau électrique, portait sur la terre. La liaison a été reprise depuis le regard situé en pied de façade, dans la pelouse, puis ramenée jusqu’à la barrette de coupure du tableau.

Une prise de terre ne se juge pas à l’œil : elle se mesure. Des essais et mesures ont donc été réalisés pour contrôler la valeur de résistance et vérifier que la protection différentielle déclenche bien en cas de défaut.

C’est ce couple terre plus différentiel qui protège réellement les personnes. L’un sans l’autre laisse un angle mort : un différentiel mal relié à la terre ne voit pas toujours le défaut partir.

Faut-il refaire son tableau après un diagnostic ?

Un diagnostic qui relève des anomalies ne rend pas un logement inhabitable, mais il liste les points qui deviendront un problème. Terre absente ou douteuse, repérage illisible, différentiel incomplet : ce sont les trois motifs les plus fréquents.

Pour une mise en service ou une rénovation totale, l’installation est visée par le CONSUEL, l’organisme chargé du contrôle de la sécurité électrique. Sur un logement existant comme ici, la réfection du tableau électrique règle la majorité des anomalies en une seule intervention.

Arti-Travo intervient à Englos et dans tous les Weppes pour ce type de chantier, en électricité générale. Voir aussi les interventions de l’électricien à Haubourdin.
